产品介绍：

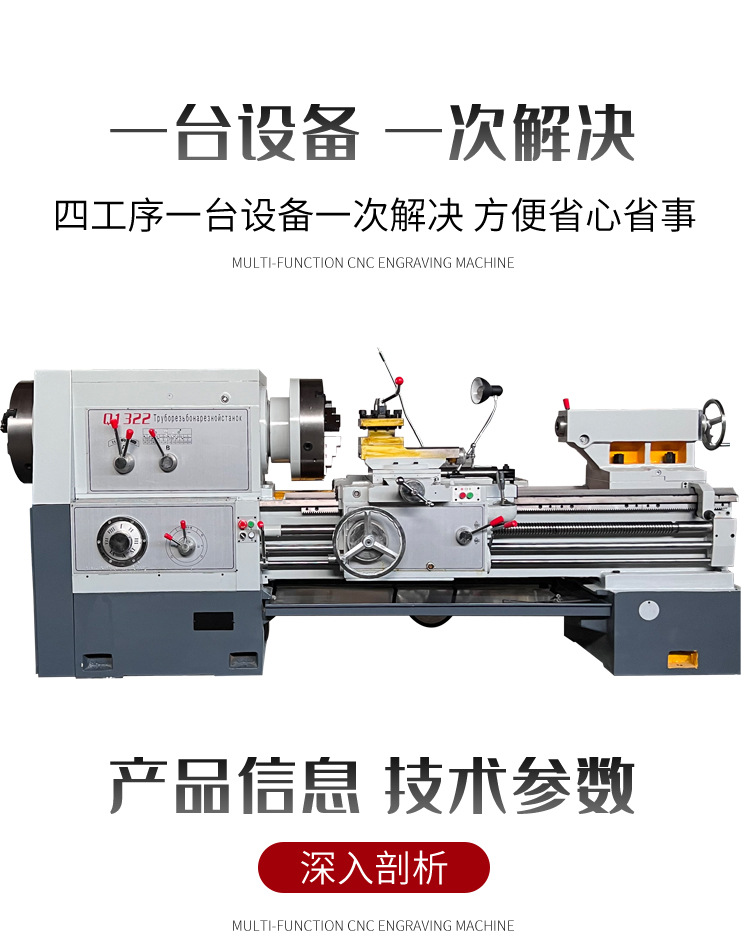

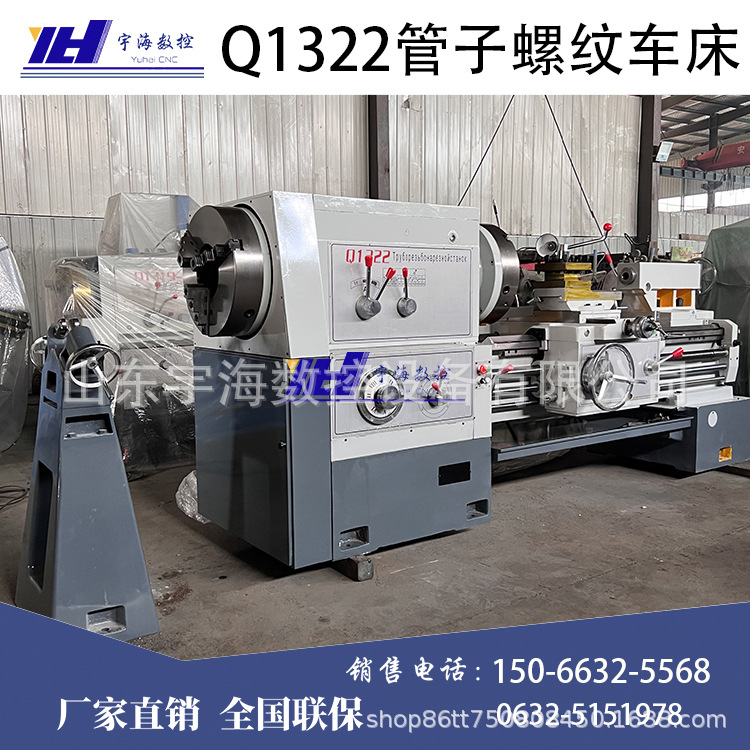

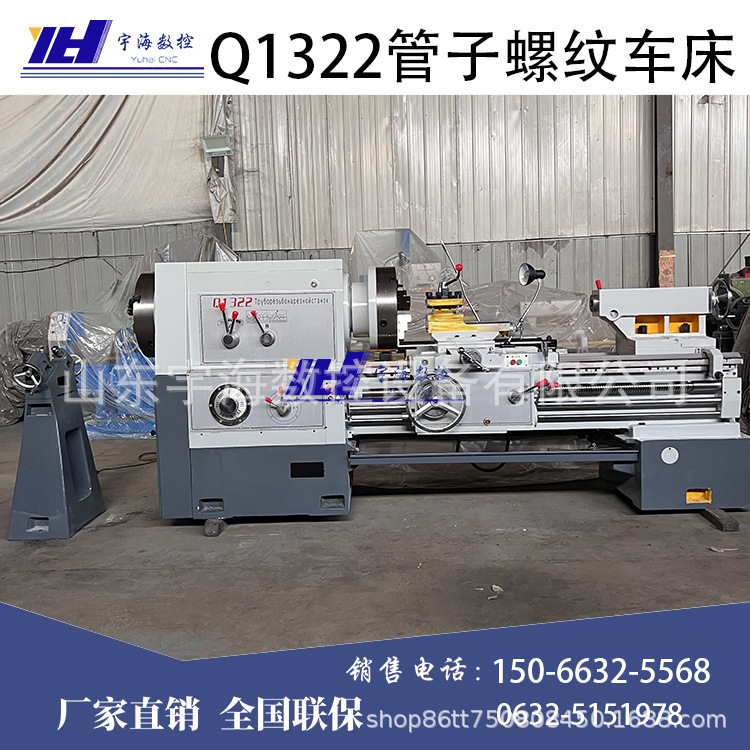

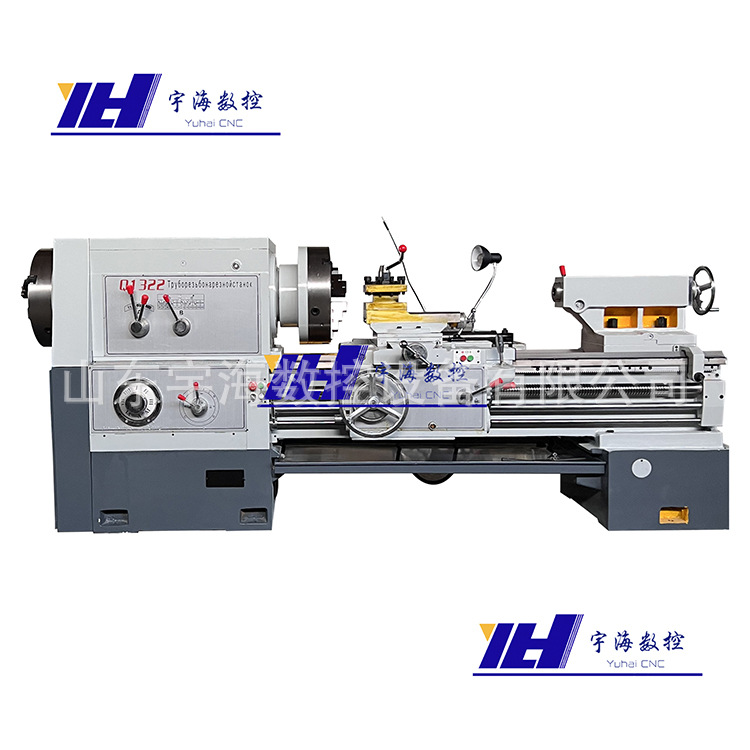

一、机床型号： Q1322×1500
机床名称：普通管螺纹车床
机床规格：φ1500
二、机床主要用途及功能特点
该机床是专门加工管子的机床。主要用来加工内、外管子螺纹。同时也可作为一般的普通车床使用，可对轴类、盘类零件的外圆、内孔和 端面进行加工。车床有锥度装置，可加工带锥度的零件。

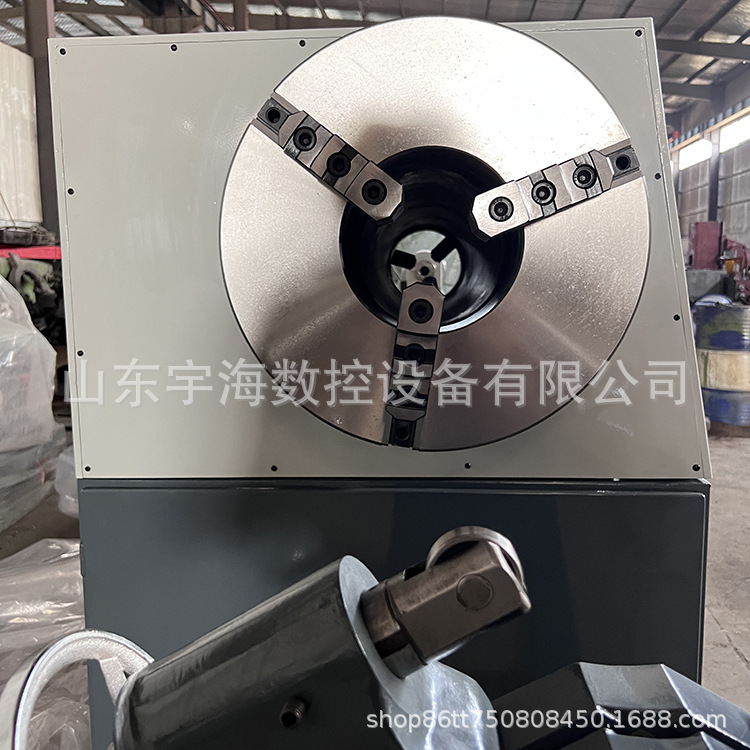

机床采用一体平床身，操作、调整方便，利于排屑，有利于工件装卸。纵、横向导轨为中频淬火导轨，提高机床响应速度，延长机床使用寿命。机床主轴传动系统为主电机通过皮带及床头箱齿轮多级变速后传递至主轴。主轴两侧各安装一个电动复合卡盘，两卡盘先后夹紧，保证加工长管件时的加持精度。
机床造型设计具有时代感，美观、实用、宜人性好。
三、主要技术参数
|
主要技术参数 |
SPECIFICATIONS |
Units |
Q1322 |
|
床身上大回转直径 |
Swing over bed |
mm |
630/800 |
|
横滑板上大回转直径 |
Swing over cross slide |
mm |
340/520 |
|
大工件长度 |
Distance between centers |
mm |
1500/3000 |
|
加工管螺纹直径范围 |
Pipe threading range |
mm |
50-220 |
|
床身导轨宽度 |
Guideway width |
mm |
550 |
|
床身承重范围 |
Max. load capacity |
kg |
3000 |
|
主轴孔径范围 |
Spindle bore |
mm |
230 |
|
主轴转速级数 |
Spindle speed steps |
- |
4档变频/VF. 4 steps |
|
主轴转速范围 |
Spindle speed range |
rpm |
20-550 |
|
卡盘规格 |
Chuck |
mm |
φ520手动四爪/4-jaw manual |
|
刀架类型 |
Turret/tool post |
- |
4工位刀架/Manual 4 position |
|
刀具尺寸 |
Tool shank size |
mm |
32 x 32 |
|
X轴行程 |
X axis travel |
mm |
320/420 |
|
Z轴行程 |
Z axis travel |
mm |
1350/2850 |
|
X轴进给级数/范围 |
X axis feed steps/range |
mm/r |
22/0.02-0.45 |
|
Z轴进给级数/范围 |
Z axis feed steps/range |
mm/r |
26/0.07-1.33 |
|
X轴快速进给速度 |
X axis rapid traverse |
mm/min |
2300 |
|
Z轴快速进给速度 |
Z axis rapid traverse |
mm/min |
4000 |
|
公制螺纹种类/范围 |
Metric thread kinds /range |
mm |
1-15 |
|
英制螺纹种类/范围 |
Inch thread kinds /range |
T.P.I |
14-1 |
|
尾座套筒直径 |
Tailstock quill diameter |
mm |
100 |
|
尾座套筒锥度 |
Tailstock quill taper |
- |
MT5 |
|
尾座套筒行程 |
Tailstock quill travel |
mm |
250 |
|
主轴电机 |
Main spindle motor |
kw |
11 |
|
快速进给电机 |
Rapid traverse motor |
kw |
0.3 |
|
冷却泵电机 |
Coolant pump motor |
kw |
0.125 |
|
机床重量 Machine weight |
Weight for 1500 |
kg |
4500 |
|
Weight for 3000 |
kg |
5700 |
|
|
外形尺寸 Overall dimension |
Dimension for 1500 |
mm |
3700x1650x1550 |
|
Dimension for 3000 |
mm |
5200x1650x1550
|
