主要技术参数：
|
主要技术参数 |
SPECIFICATIONS |
Units |

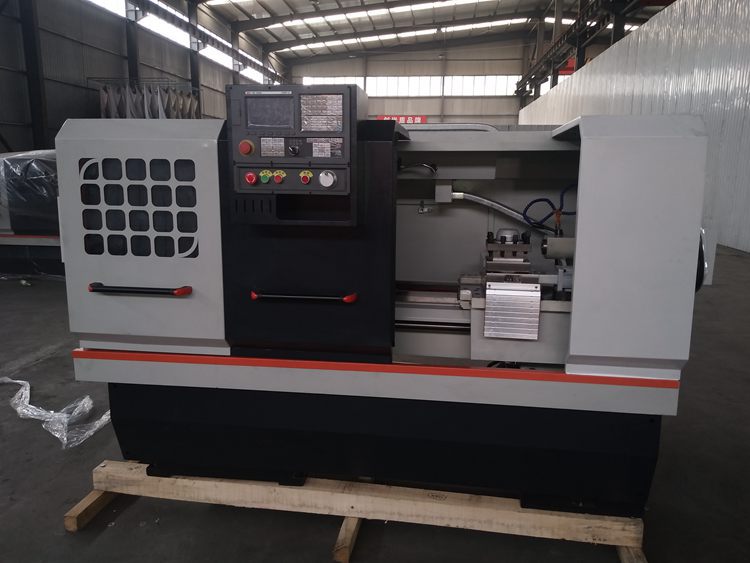

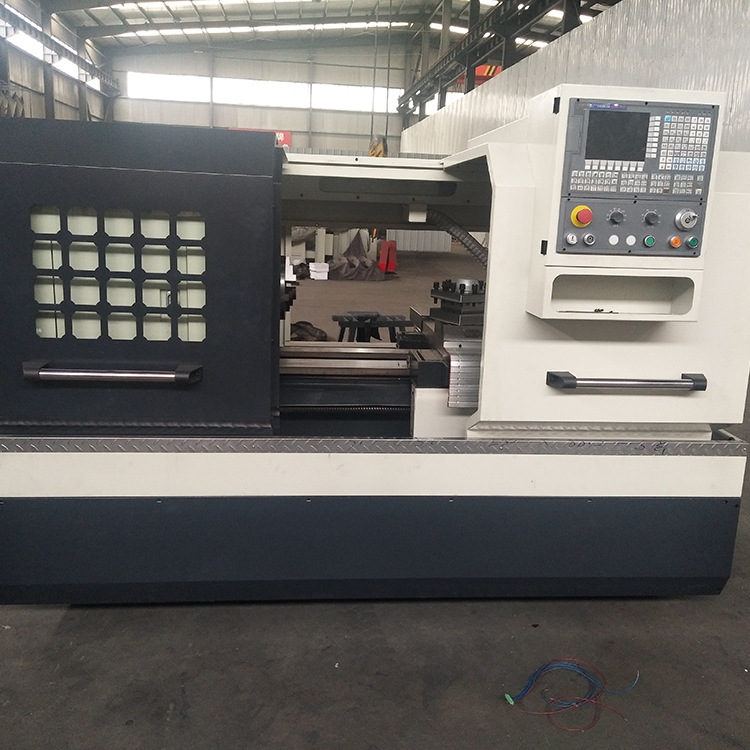

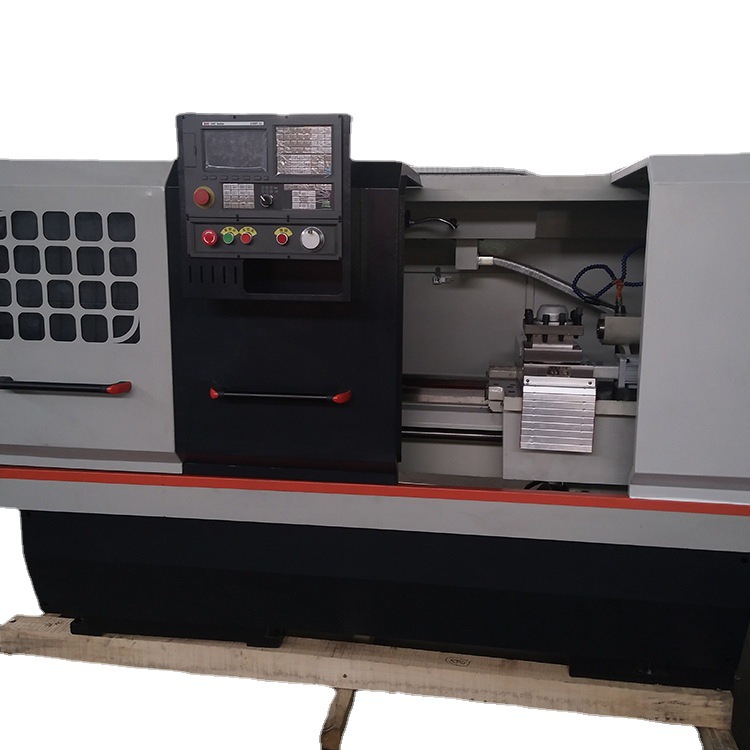

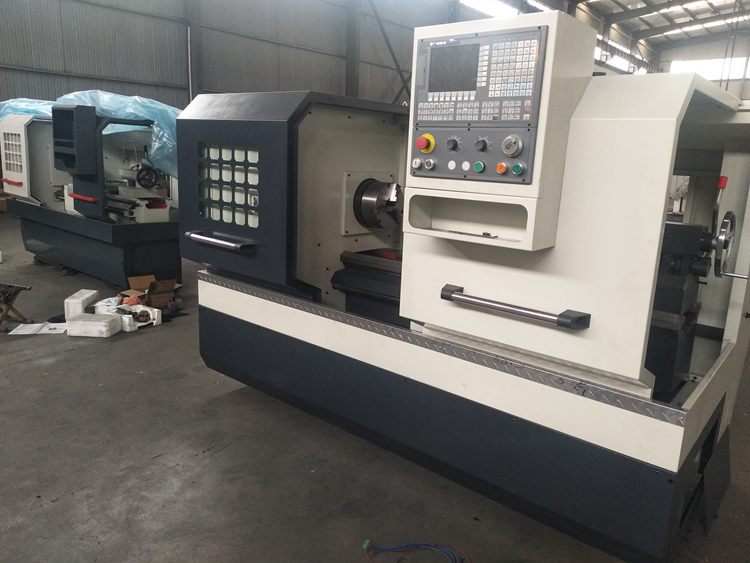

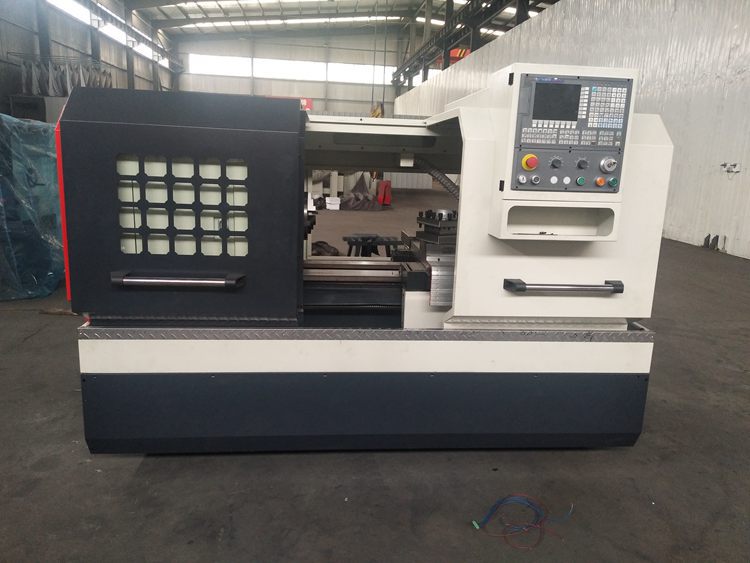

CK6140V |
|
床身上最大回转直径 |
Swing over bed |
mm |
400 |
|
横滑板上最大回转直径 |
Swing over cross slide |
mm |
240 |
|
最大工件长度 |
Distance between centers |
mm |
500/750/1000 |
|
主轴孔径范围 |
Spindle bore |
mm |
48(选配Opt.82) |
|
主轴孔径锥度 |
Spindle bore taper |
- |
MT6 |
|
主轴鼻端型号 |
Spindle nose type |
- |
A2-6(选配Opt.A2-8) |
|
主轴转速级数 |
Spindle speed steps |
- |
无级变速Stepless |
|
主轴转速范围 |
Spindle speed range |
rpm |
150-2000(选配Opt.150-1800) |
|
刀架类型 |

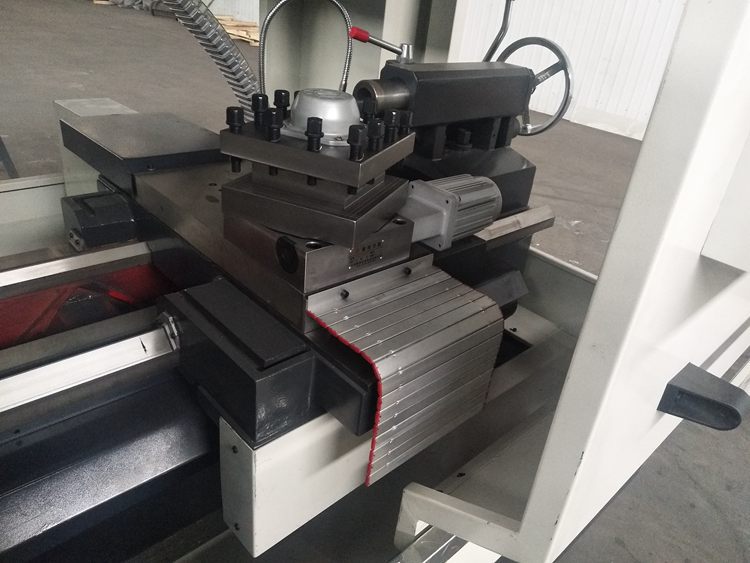

Turret/tool post |
- |
4工位电动刀架Eletric 4 position |
|
刀具尺寸 |
Tool size |
mm |
20x20 |
|
X轴行程 |
X axis travel |
mm |
280 |
|
Z轴行程 |
Z axis travel |
mm |
500/750/1000 |
|
X轴快速进给速度 |
X axis rapid traverse |
mm/min |
8000 |
|
Z轴快速进给速度 |
Z axis rapid traverse |
mm/min |
10000 |
|
尾座套筒直径 |
Tailstock quill diameter |
mm |
Φ60 |
|
尾座套筒锥度 |
Tailstock quill taper |
- |
MT4 |
|
尾座套筒行程 |
Tailstock quill travel |
mm |
100 |
|
主轴电机 |
Main spindle motor |
kW |
5.5(选配Opt.7.5) |
|
冷却泵电机 |
Coolant pump motor |
kW |
0.09 |
|
机床重量 Machine weight |
Weight for 750 |
kg |
1800 |
|
Weight for 1000 |
kg |
2000 |
|
|
外形尺寸 Overall dimension |
Dimension for 750 |
mm |
2200x1500x1700 |
|
Dimension for 1000 |
mm |
2500x1500x1700 |
产品标准配置：
|
标 准 配 置 |
序号 |
名称 |
数量 |
标准配置 |
|
1 |
数控系统 |
1/台 |
广数980TC3 |
|
|
2 |

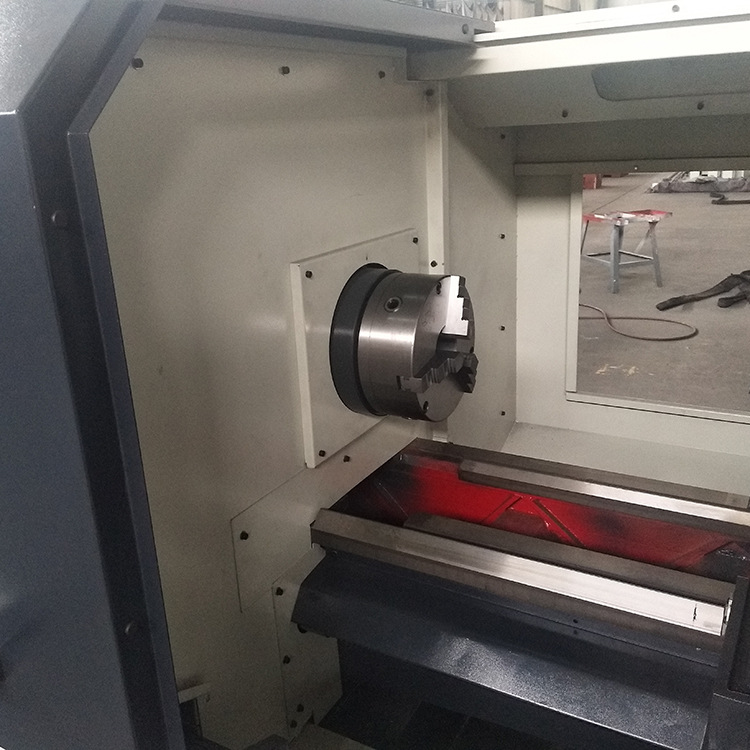

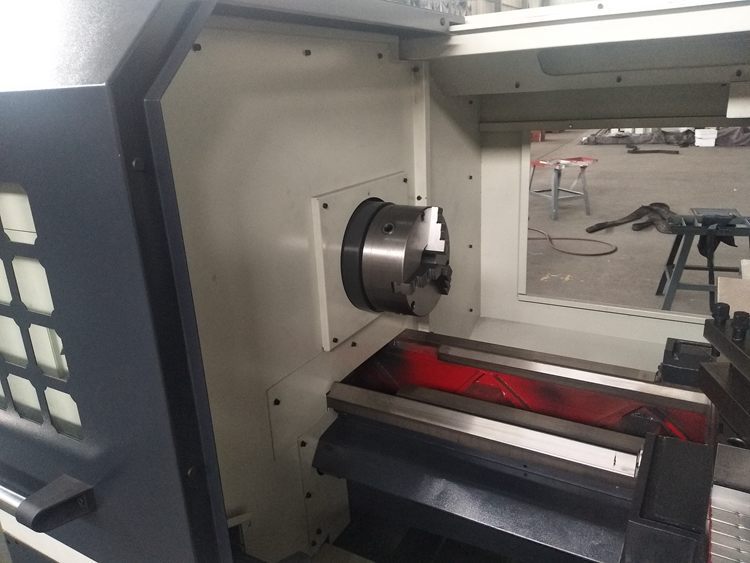

卡盘 |
1/台 |
Ф200手动三爪卡盘 |
|
|
3 |
尾座 |
1/台 |
手动尾座 |
|
|
4 |
X向滚珠丝杠 |
1/台 |
国产（北方岐山）FD3210-889-1035 |
|
|
5 |
Z向滚珠丝杠 |
1/台 |
国产（北方岐山）FD2506-407-530 |
|
|
6 |

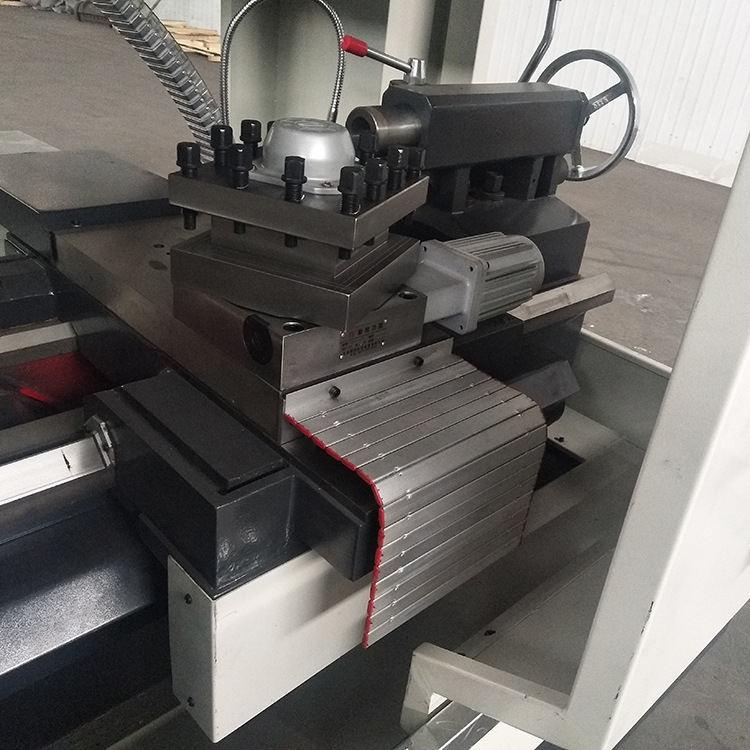

电动刀架 |
1/台 |
4工位 |
|
|
7 |
X、Z向丝杠轴承 |
各1套/台 |
国产 |
|
|
8 |
X、Z向联轴器 |
各1套/台 |
国产外购 |
|
|
9 |
主轴轴承 |
1套/台 |
国产P5级 |
|
|
10 |
机身铸造 |
1/台 |
采用树脂砂铸造 |
|
|
11 |
主轴总成 |
1套/台 |
装配式主轴 |
|
|
12 |
油漆 |
1套/台 |
颜色可根据客户要求进行配置，未要求的按我司标准颜色配置 |
|
|
13 |
润滑 |
1套/台 |
国产沪润电动润滑油泵，润滑油路安装完毕 |
|
|
14 |
附件 |
|
|
产品选配配置：
|
序号 |
配置名称 |
|
1 |
数控系统:广数GSK、凯恩帝KND、三菱Mitsubishi、西门子Siemens、发那科FANUC系统 |
|
2 |
液压卡盘 |
|
3 |
液压尾座 |
|
4 |
6工位电动刀架 |
|
5 |
自动门 |
